Ενόργανο Σύστημα Φράγματος Συντριβής

• Πλήρως συναρμολογημένο σύστημα φραγμού πρόσκρουσης
• Μορφοτροπείς που βασίζονται σε μετρητή τάσης
• Φορτοκυψέλες μονού ή τριών αξόνων
• Συμβατό με όλα τα DAQ
• Προσαρμόσιμο μέγεθος, χωρητικότητα φόρτωσης και αριθμός αξόνων

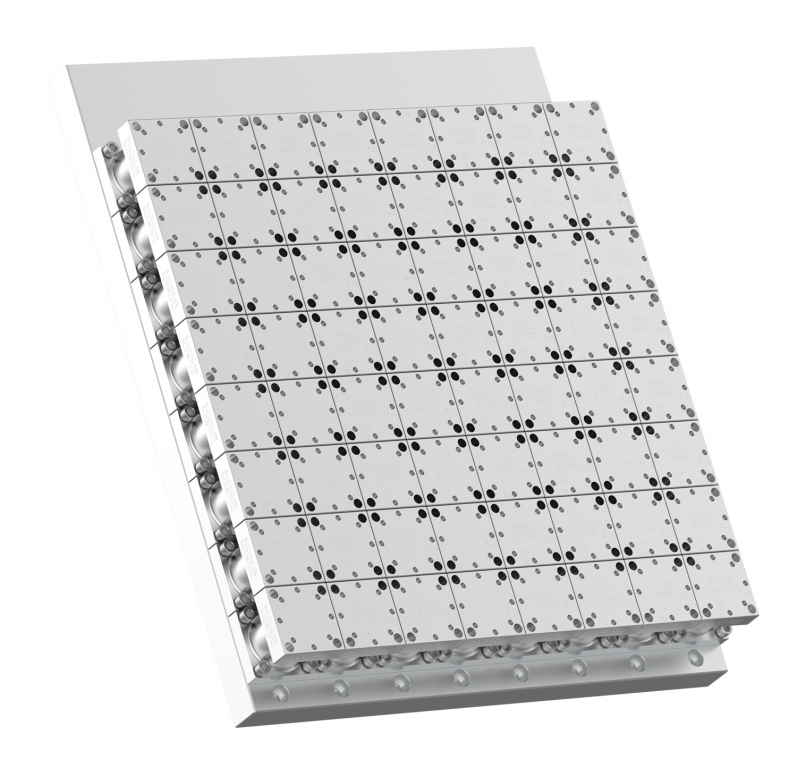

Το Instrumented Crash Barrier System περιλαμβάνει 64 Load Cells τοποθετημένα σε μια άκαμπτη πλάκα στερέωσης. Αυτό παρέχει μια όψη φραγμού με όργανα 1 mx 1 m με κυψέλες φορτίου σε απόσταση 125 mm. Το σύστημα συναρμολογείται πλήρως με τις κυψέλες φορτίου τοποθετημένες στην πλάκα και τα καλώδια σήματος δρομολογημένα μέσα στην πλάκα στερέωσης. Δεν απαιτεί συγκεκριμένο DAQ, επιτρέποντας στον χρήστη να συνδέσει το σύστημα στο DAQ της επιλογής του.

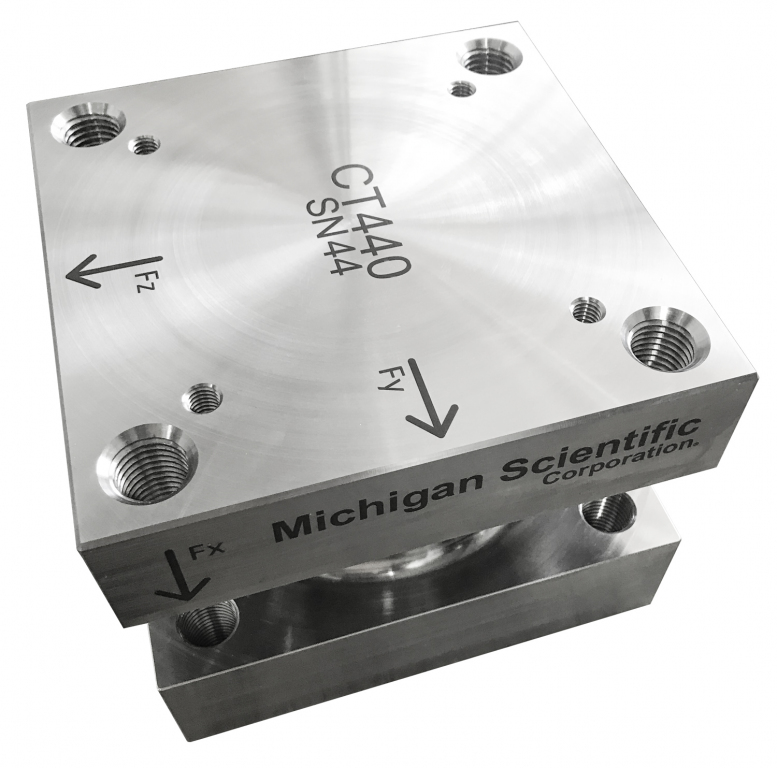

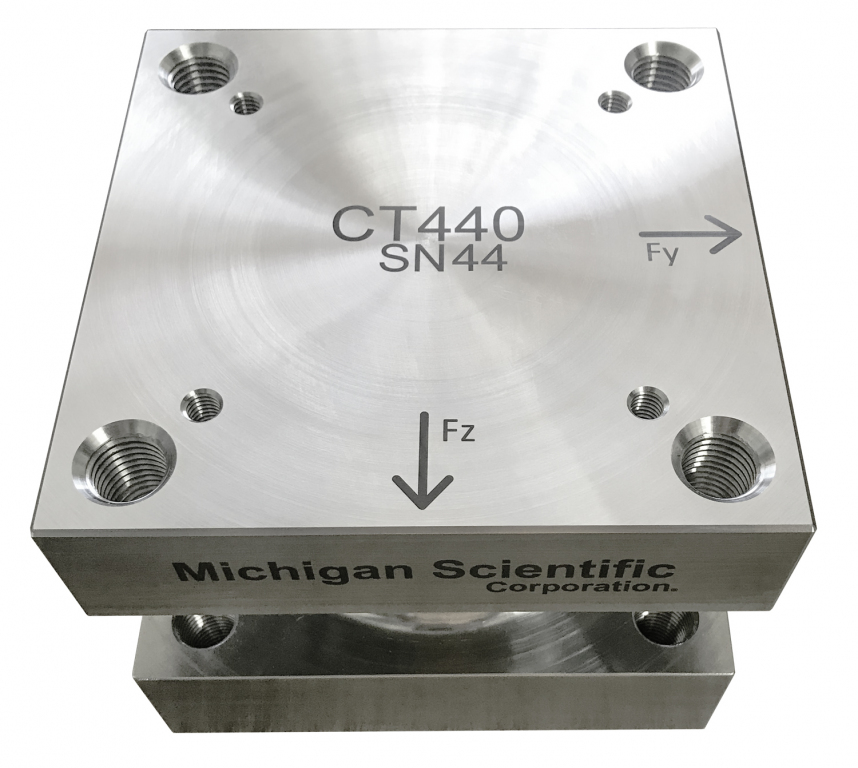

Το φράγμα χρησιμοποιεί κυψέλες φορτίου με βάση 64 μετρητές καταπόνησης και μπορεί να χρησιμοποιήσει τις κυψέλες φόρτισης τριών αξόνων Michigan Scientific CT500 ή τις κυψέλες φόρτισης μονού άξονα CT501. Οι κυψέλες φόρτωσης είναι κατασκευασμένες από υψηλής ποιότητας ανοξείδωτο χάλυβα και έχουν στιβαρό σχεδιασμό με όλα τα ηλεκτρονικά τοποθετημένα εσωτερικά.

Το μέγεθος της όψης φραγμού μπορεί να επεκταθεί χρησιμοποιώντας πολλαπλά συστήματα. Το Instrumented Crash Barrier System τοποθετείται εύκολα στο πλαίσιο φραγής του πελάτη, επιτρέποντας στο σύστημα να μετακινείται εύκολα μεταξύ των ρυθμίσεων δοκιμής.
