Χαρακτηριστικά
- Παρακολούθηση/διέγερση εξοπλισμού από DC έως 1 MHz
- Επικυρωμένο RFI/EMI
- Κύκλωμα χαμηλής ισχύος
- Ο slide-switch TX παρέχει εύρη εισόδου πλήρους κλίμακας
- Οι βραχυκυκλωτήρες RX παρέχουν επιλέξιμα εύρη εξόδου πλήρους κλίμακας
Περιγραφή

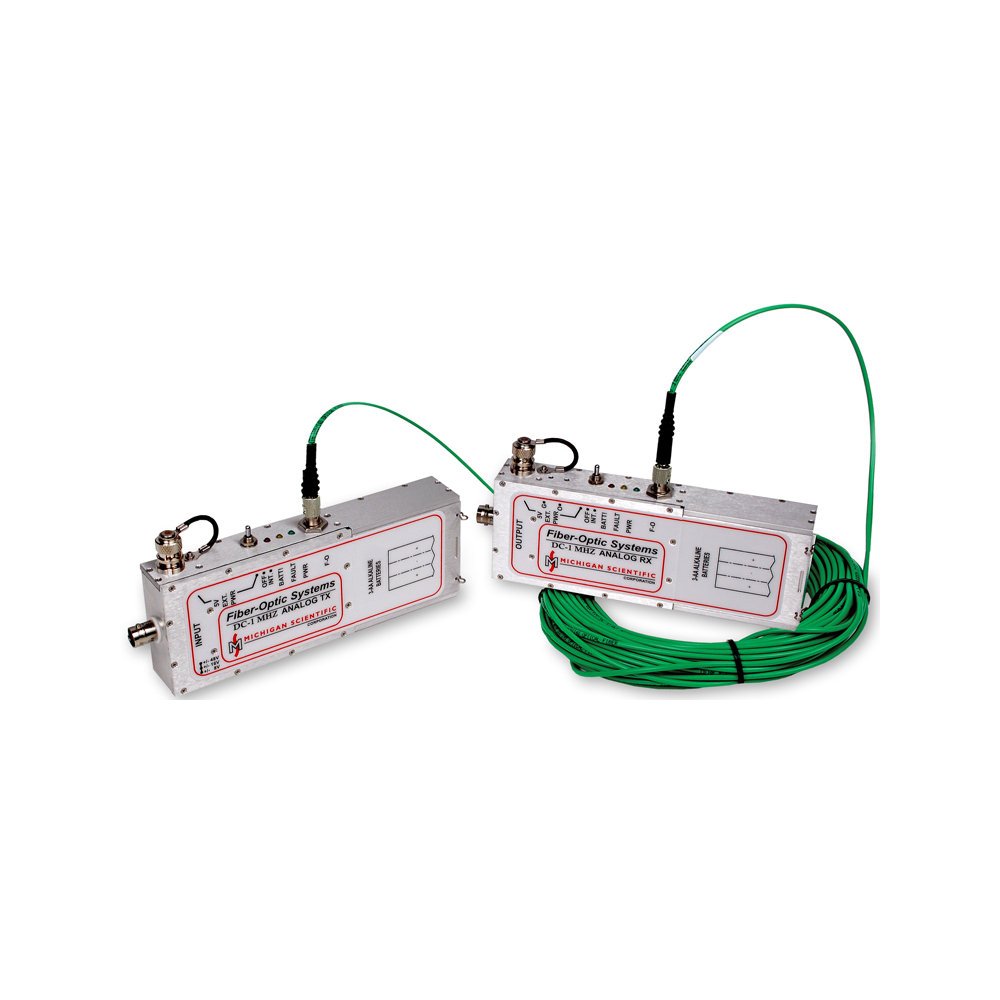

Το FO-HBST (πομπός) και το FO-HBSR (δέκτης) σχηματίζουν ένα ευέλικτο ζεύγος αναλογικού σήματος οπτικών ινών. Ένα σήμα τάσης DC έως 1 MHz παρακολουθείται ή προέρχεται από τη συσκευή υπό δοκιμή (DUT) με σύνδεση είτε στο FO-HBST είτε στο FO-HBSR. Ένα καλώδιο οπτικών ινών συνδέεται με την αντίστοιχη μονάδα για την παρακολούθηση ή την παροχή του επιθυμητού σήματος από απόσταση. Η στάθμη εισόδου πλήρους κλίμακας στον πομπό αλλάζει εύκολα με έναν συρόμενο διακόπτη 3 θέσεων στα ±8 V, ±16 V ή ±48 V. Ο δέκτης εξέρχεται έως και ±16 V ανεξάρτητα από το εύρος εισόδου.
Κάθε μονάδα μπορεί να τροφοδοτείται από μπαταρίες 3-AA ή εξωτερικό τροφοδοτικό. Και οι δύο μονάδες διαθέτουν θωράκιση και προσαρμοσμένο φιλτράρισμα εισόδου/εξόδου που παρέχει υψηλή ατρωσία από ηλεκτρομαγνητικές παρεμβολές (EMI), ηλεκτρομαγνητικούς παλμούς (EMP) ή υψηλές τάσεις που σχετίζονται με την έρευνα πλάσματος. Αυτό επιτρέπει την αυστηρή δοκιμή/μηχανική ηλεκτρομαγνητικής συμβατότητας (EMC). Οι δορυφορικές μονάδες έχουν επικυρωθεί για ηλεκτρομαγνητική συμβατότητα έως 200 V/m (46 dBV/m) στα 500 kHz έως 18 GHz και 600 V/m (παλμικό 5 % κύκλος λειτουργίας, 5 μs ανόδου-χρόνος) 1 GHz έως 2.5 GHz.
